Клыковая шайба с болтом 108
|
|
|
Назначение: для крепления изделий арматуры и конструкций к уголкам и подошвам рельсов |
|
|

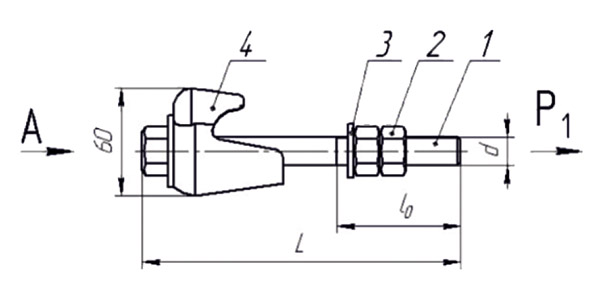

| УСЛОВНЫЙ НОМЕР | ПОЗИЦИЯ | НАИМЕНОВАНИЕ ДЕТАЛИ |
МАТЕРИАЛ, ПОКРЫТИЕ |
ДОПУС.НАГРУЗ.,КН | МАССА, КГ |
|
108 Кс 108.00.000 |
1 | болт | Ст.3* |
М16, Р1=2,0 М18, Р1=2,0 М20, Р1=3,0 |

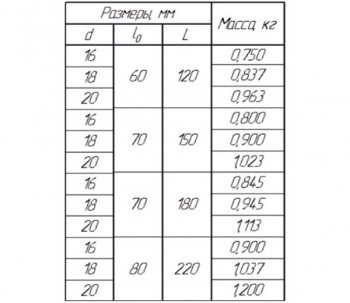

см.табл. |
| 2 | гайка 2 шт. | Ст.-Цхр | |||
| 3 | шайба | Ст.-Цхр | |||
| 4 | шайба клыковая 044 |
кч33-8* Ст.35ГЛ* |
|||
| покрытие: *термодиффузионное цинкование | |||||
