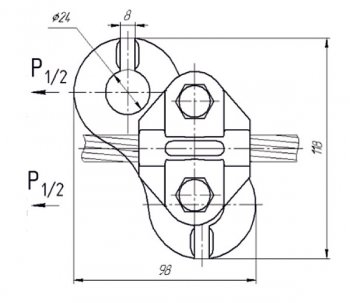

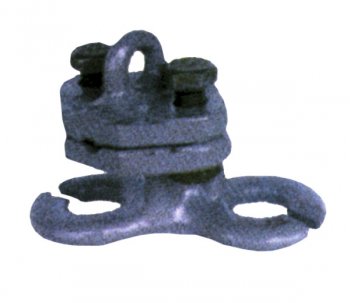

Зажим с двойным ушком 036
| Назначение: для крепления к нижнему фиксирующему тросу сечением 50-70 мм2 двух дополнительных фиксаторов. |
|
|
|
|
| УСЛОВНЫЙ НОМЕР | ПОЗИЦИЯ | НАИМЕНОВАНИЕ ДЕТАЛИ |
МАТЕРИАЛ, ПОКРЫТИЕ |
ДОПУС.НАГРУЗ.,КН | МАССА, КГ |
|
036-3 Кс 045.00.00 |
1 | плашка верхняя | КЧ33-8* | р1=2,5 | 1,3 |
| 2 | плашка нижняя | КЧ33-8* | |||
| 3 | болт М12х40 2шт. | Ст.-Цхр | |||
| 4 | гайка М12 2шт. | Ст.-Цхр | |||
| покрытие: *термодиффузионное цинкование | |||||
|
036- Кс 045.00. 000-01 |
1 | плашка верхняя | Ст.35ГЛ* | р1=2,5 | 1,43 |
| 2 | плашка нижняя | Ст.35ГЛ* | |||
| 3 | болт М12х40 2шт. | Ст.-Цхр | |||
| 4 | гайка М12 2шт. | Ст.-Цхр | |||
| покрытие: *термодиффузионное цинкование | |||||
