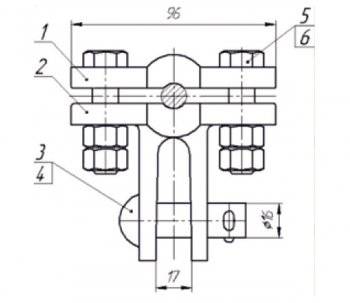

Зажим для одиночного троса 037
| Назначение: для крепления поддерживающих струн к поперечному несущему тросу сечением 50-70 мм2 |
|
|
| УСЛОВНЫЙ НОМЕР | ПОЗИЦИЯ | НАИМЕНОВАНИЕ ДЕТАЛИ |
МАТЕРИАЛ, ПОКРЫТИЕ |
ДОПУС.НАГРУЗ.,КН | МАССА, КГ |
|
037-8 Кс 155.00.000 |
1 | плашка | КЧ33-8* | р1=10,0 | 1,1 |
| 2 | плашка с ушком | КЧ33-8* | |||
| 3 | валик 16х50 084 | Ст.3кп* | |||
| 4 | шплинт 5х32 | Ст.-Цхр | |||
| 5 | болт М12х50 2 шт. | Ст.-Цхр | |||
| 6 | гайка М12 шт. | Ст.-Цхр | |||
| покрытие: *термодиффузионное цинкование | |||||
|
037- Кс 155.00. 000-01 |
1 | плашка | Ст.35ГЛ* | р1=10,0 | 1,21 |
| 2 | плашка с ушком | Ст.35ГЛ* | |||
| 3 | валик 16х50 084 | Ст.3кп* | |||
| 4 | шплинт 5х32 | Ст.-Цхр | |||
| 5 | болт М12х50 2 шт. | Ст.-Цхр | |||
| 6 | гайка М12 шт. | Ст.-Цхр | |||
| покрытие: *термодиффузионное цинкование | |||||
