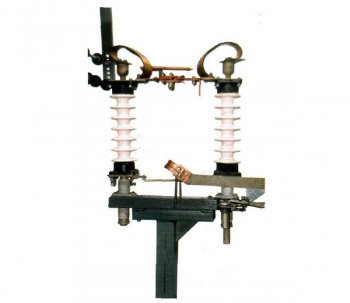

Разъединители секционные контактной сети переменного тока РНДЖ

Разъединители контактной сети переменного тока типа РНДЖ предназначены для включения и отключения электрической цепи высокого напряжения без тока нагрузки, а также заземления отключенных участков цепи при помощи стационарных заземляющих ножей, при их наличии, и в отключенном положении, имеющий видимый разомкнутый промежуток, гарантирующий безопасность работы на отключенных участках цепи.
Вид климатического исполнения УХЛ1 по ГОСТ 15150.
ТУ 3185-010-00184939-2014

Разъединители секционные контактной сети переменного тока РНДЖ

Разъединители секционные контактной сети переменного тока РНДЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
наименование параметров

типоисполнение

РНДЖ-3-

27,5/1600

РНДЖ-27,5/1600

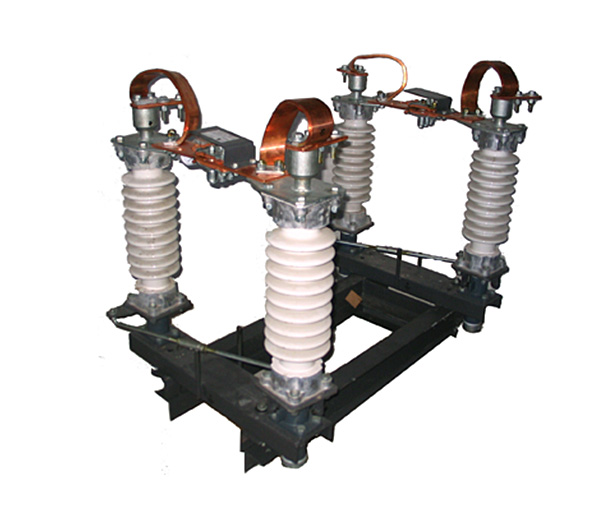

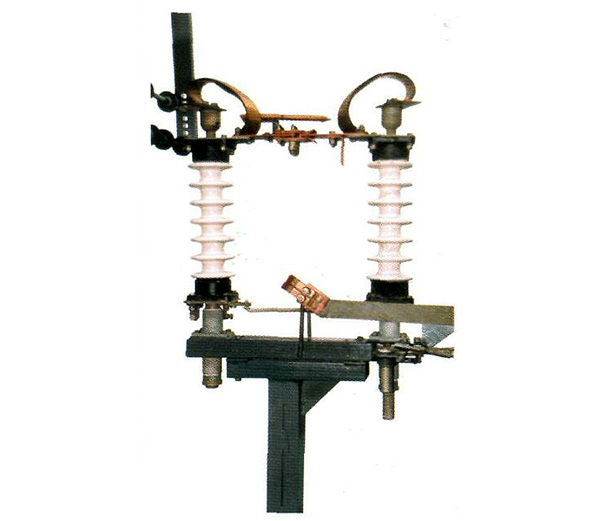

однополюсный двухполюсный
Ас 021.00.000 Ас 026.00.000
1 номинальное напряжение, кВ 27,5
2 наибольшее рабочее напряжение, кВ 30
3 номинальный ток, А 1600
4 частота переменного тока, Гц 50
5 амплитуда предельного сквозного тока короткого замыкания, кА 63
6 предельный ток термической стойкости, кА 25
7 время протекания предельного тока термической стойкости, сек
для основных ножей 3 3
для ножей заземления 1 -
8 длина пути утечки изоляции, см 60
9 допустимое натяжение от проводов в горизонтальной плоскости с учетом влияния ветра и гололеда, не более 800
10 масса, кг 62 53 118
11 габаритные размеры, мм
высота 944 944 1302
ширина 910 740 914
12 срок службы до первого среднего ремонта, лет 10
