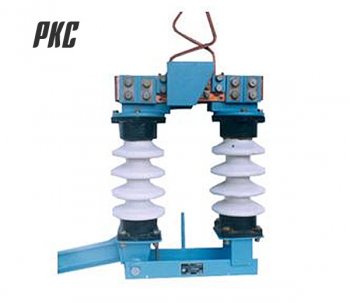

Разъединители контактной сети постоянного тока РКС
| РКС предназначен для включения и отключения, находящихся под напряжением, ненагруженных участков контактной сети электрифицированных железных дорог постоянного тока на номинальное напряжение 3,3 кВ. Вид климатического исполнения УХЛ1 по ГОСТ 15150. ТУ 3185-010-00184939-2014. |
|
|
|
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||
| параметры и размеры | типы разъединителя | ||||||
|
РКС-3,3/4000 К 568.00.000 |
РКС-3,3/3000 К 568.00.000-01 |
РКСЗ-3,3/3000 К 588.00.000 |
РКСП-3,3/4000 К 568.00.000 |
РКСП-3,3/3000 К 568.00.000 |
РКС-3,3/4000М К 568.00.000 |
РКС-3,3/3000М К 568.00.000 |
|
| номинальное напряжение, кВ | 3,3 | ||||||
| номинальный ток, А | 4000 | 3000 | 4000 | 3000 | 4000 | 3000 | |
| род тока | постоянный | ||||||
| максимальный ток, отключаемый разъединителем в аварийном режиме при индуктивности сети, А | |||||||
| 300 МГН | 30 | ||||||
| 35 МГН5 | 2000 | ||||||
| габаритные размеры, мм, не более | 740х210х950 | 1400х210х1050 | 740х210х954 | 740х210х950 | |||
| масса, кг, не более | 60 | 67 | 70 | 48 | 45 | 62 | 59 |
| средний срок службы, лет | 30 | 20 | 30 | ||||
| опорный изолятор | фарфор | полимер | фарфор | ||||
