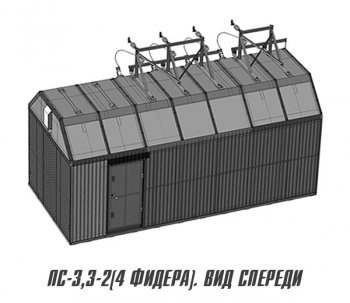

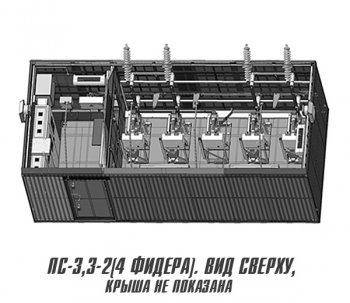

Посты секционирования контактной сети 3,3 кВ
Посты секционирования контактной сети постоянного тока напряжением 3,3 кВ ПС-3,3-2 и ПС-3,3-2-5
Пост секционирования контактной сети типа ПС-3,3-2 и ПС-3,3-2-5 предназначен для электрического соединения секций контактной сети железной дороги с целью снижения потерь электрической энергии железнодорожного электроподвижного состава в нормальном режиме, для селективного отключения одной из секций контактной сети железной дороги при повреждении на ней или для решения указанных задач одновременно.
Цель поста - защита от токов короткого замыкания и недопустимых перегрузок (исключения «мертвой зоны» питающих фидеров тяговой подстанции, снижения потерь контактной сети, возможность оперативно определить и исключить из работы поврежденный участок).
Климатическое исполнение УХЛ, категория размещения 1 по ГОСТ 15150.
ТУ 3185-051-00184939-2014
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||
| наименование | параметр | |
| ПС-3,3-2 | ПС-3,3-2-5 | |
| обозначение проекта | Пс 158.00.00.000 | Пс 176.00.00.000 |
| род тока фидера | постоянный | |
| номинальное напряжение фидера, кВ | 3,3 | |
| номинальный ток фидера ввода (сборной шины), А | 3150 | |
| максимальный рабочий ток фидера ввода (сборной шины), А | 3200 | |
| число фидеров | 4 | 5 |
| тип фидерного выключателя автоматического быстродействующего (ВАБ) | ВАБ-49/1; ВАБ-77/1 | |
| отключающая способность по фидеру, кА | согласно техническим условиям на ВАБ | |
| основной режим работы поста | без постоянного дежурного персонала в режиме телеуправления | |
| напряжение питания собственных нужд, В | ||
| основного питания | 50 Гц 220+-10% | |
| резервного питания | 50 Гц 220+-10% | |
| длительно потребляемая пунктом мощность, кВА, не более | ||
| управления и сигнализации | 2,5 | |
| электрообогрева | 4,0 | |
| габаритные размеры, м | ||
| длина | 7,4 | |
| ширина | 3,3 | |
| высота | 4,6 | |
| масс, кг, не более | 7800 | 8150 |
| масса с комплектами, кг, не более | 8550 | 8950 |
| средний срок службы до среднего ремонта, лет | 25 | |
| комплектность: | ||
| привод моторный УМП-II | 6 | 7 |
| разъединитель секционный РКС-3000 | 6 | 7 |
Примечание:
1. По требованию заказчика выполняется установка фидерных выключателей ВАБ-206.
2. По требованию заказчика пост ПС-3,3-2 может выполняться длиной 6,4 м.
|
|
|
|
